رافعة صخور متينة ذات تفريغ جانبي
1. تتوفر عدة طرازات للاختيار من بينها
2. قدرة عالية على التكيف مع مختلف ظروف العمل
3. كفاءة مُحسّنة وأداء أمان موثوق
مقدمة وظيفية
رافعة الصخور الجانبية المتينة للتفريغ هي قطعة من المعدات تعمل بالديزل ومتوفرة في6 نماذج قياسيةللاختيار. تعمل الآلة بمحرك ديزل مقاوم للانفجار ويتم التحكم بها بواسطة نظام هيدروليكي، وتتميز بجرافة لا تتطلب دورانًا متكررًا، مما يعزز كفاءة التشغيل بشكل فعال.
بفضل وظيفة الرفع، يمكن استخدام الجرافة كمنصة رفع أو أداة نقل لمسافات قصيرة. كما أنها تُستخدم كمنصة تشغيل داعمة لتلبية الاحتياجات التشغيلية للعمليات المساعدة مثل النقل لمسافات قصيرة، وتشذيب الأرضيات، والتنظيف على سطح العمل.
بفضل اعتمادها على هيكل متحرك مجنزر، فهي قابلة للتكيف مع مختلف ظروف الطرق المعقدة.
حدود
نموذج المنتج |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
الأبعاد الكلية (الطول × العرض × الارتفاع مم) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
سعة الدلو (م³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
عرض الجرافة (مم) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
الأعلى. ارتفاع التفريغ (مم) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
أقصى زاوية للتفريغ (°) |
55 |
55 |
55 |
55 |
55 |
55 |
أقصى قوة جر (كيلو نيوتن) |
25 |
40 |
40 |
50 |
50 |
50 |
قوة الجر المقدرة (كيلو نيوتن) |
20 |
30 |
30 |
45 |
45 |
45 |
أقصى سرعة سفر (م/دقيقة) |
30 |
30 |
30 |
30 |
30 |
30 |
الحد الأدنى للارتفاع عن الأرض (مم) |
180 |
180 |
200 |
200 |
200 |
200 |
أقصى عمق للقطع السفلي (مم) |
450 |
500 |
500 |
500 |
500 |
500 |
قابلية التدرج (°) |
±16° |
±16° |
±16° |
±16° |
±16° |
±16° |
عرض حذاء المسار (مم) |
260 |
300 |
300 |
300 |
300 |
300 |
ضغط الأرض على المسار (ميجا باسكال) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
موضع مركز الثقل (مم) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg=30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
مستوى الضوضاء (ديسيبل) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
محرك ديزل - القدرة المركبة (كيلوواط) |
62 |
|||||
طريقة البدء |
بداية كهربائية |
|||||
نوع الحماية |
الحماية الكهربائية |
|||||
سرعة المحرك |
2200 دورة في الدقيقة |
|||||
ضغط العمل أثناء السفر (ميجا باسكال) |
20 |
20 |
23 |
23 |
23 |
23 |
ضغط تشغيل النظام (ميجا باسكال) |
18 |
18 |
20 |
20 |
20 |
20 |
الوزن التشغيلي (بدون وقود) (كجم) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |
وصف النموذج
الرسم التوضيحي: ZCN80R
زلودر الصخور
ج: التفريغ الجانبي
نD للمحرك الكهربائي، Y للمحرك الكهروهيدروليكي، Q للمحرك الهوائي، N لمحرك الاحتراق الداخلي
60سعة الدلو: 0.6 متر مكعب
ر: رحلات الزحف
توصيات لاختيار الطراز
طراز خفيف الوزن: ZCR60R
ظروف العمل المناسبة: الممرات الضيقة ذات المقاطع العرضية الصغيرة، مثل ممرات الحفر في المناجم الصغيرة، وثقوب توجيه الأنفاق، وممرات الربط تحت الأرض. مناسبة لسيناريوهات التشغيل الخفيف في الأماكن الضيقة (عرض أقل من 2 متر) ومع كميات قليلة من المخلفات المراد إزالتها.
الطراز متوسط الحجم: ZCN80R، ZCN100، ZCN120R
ظروف العمل المناسبة: العمليات الرئيسية في المناجم التقليدية، مثل واجهات حفر المناجم متوسطة وكبيرة الحجم، والأنفاق الرئيسية، واستخراج المعادن من المحاجر. يوازن بين كفاءة التشغيل وملاءمة الموقع، وهو مناسب لحجم إزالة النفايات المتوسط وظروف الطرق المعقدة والصعبة (الطينية/الحصوية/المنحدرات الشديدة) في السيناريوهات التقليدية.
الطراز شديد التحمل: ZCN150R، ZCN180R
ظروف العمل المناسبة: عمليات ثقيلة ذات مقاطع عرضية كبيرة، مثل واجهات التعدين الرئيسية في المناجم واسعة النطاق، وإنشاء أقسام الأنفاق الكبيرة، وعمليات الانتقال في المناجم المكشوفة. مناسبة للعمليات عالية الكثافة ذات حجم إزالة النفايات الكبير وظروف الطرق المعقدة والصعبة (الطينية/الحصوية/المنحدرات الشديدة).

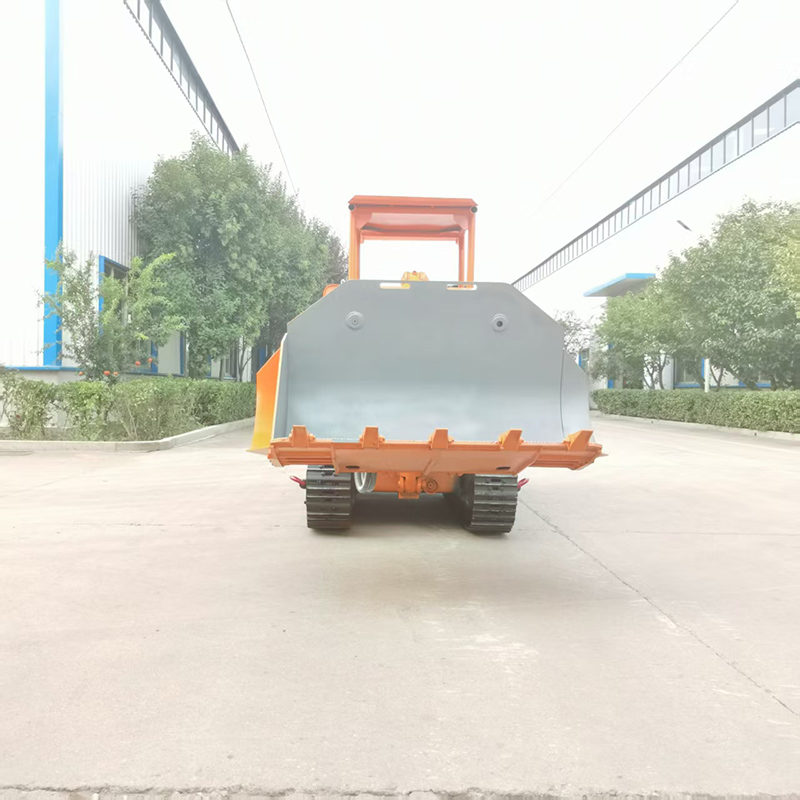

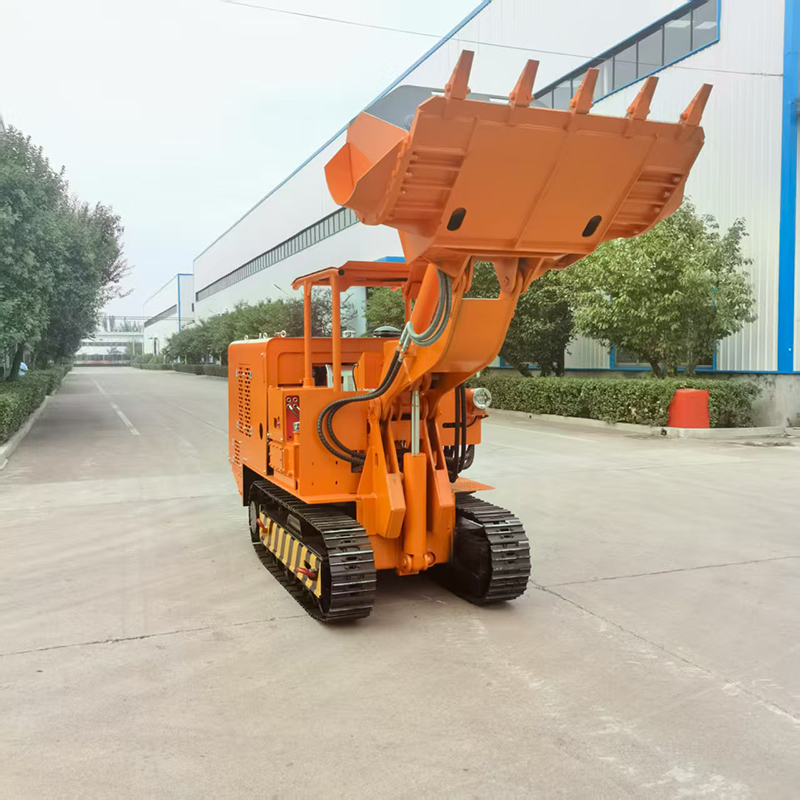

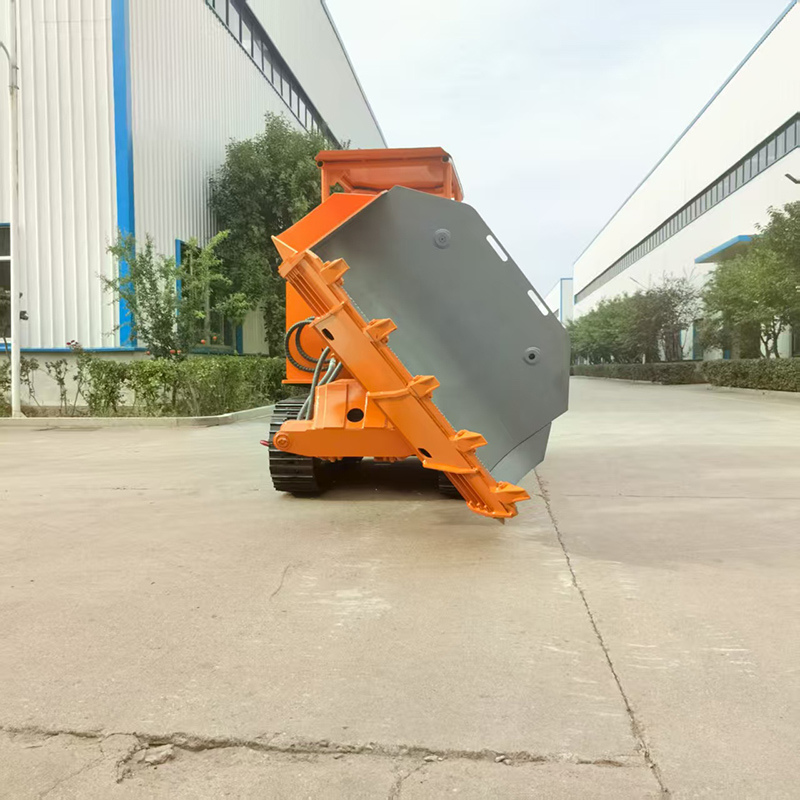

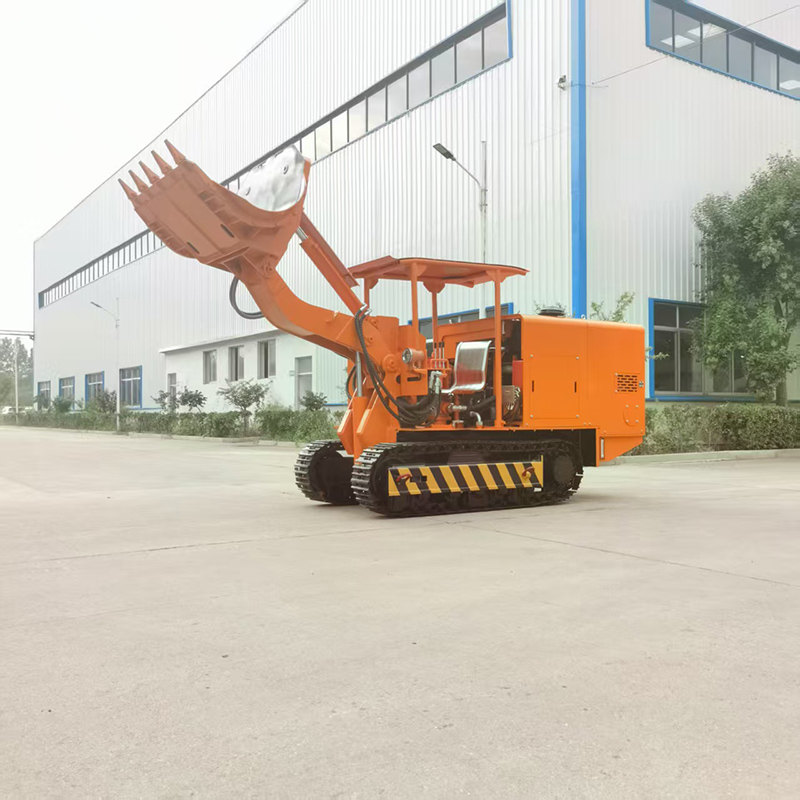

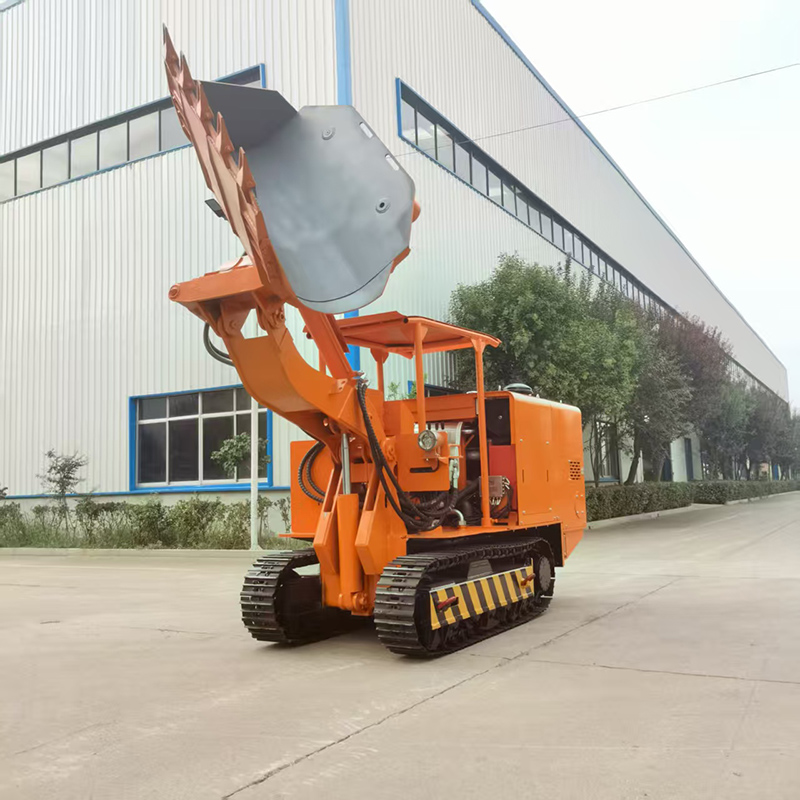

مظاهرة المنتج
