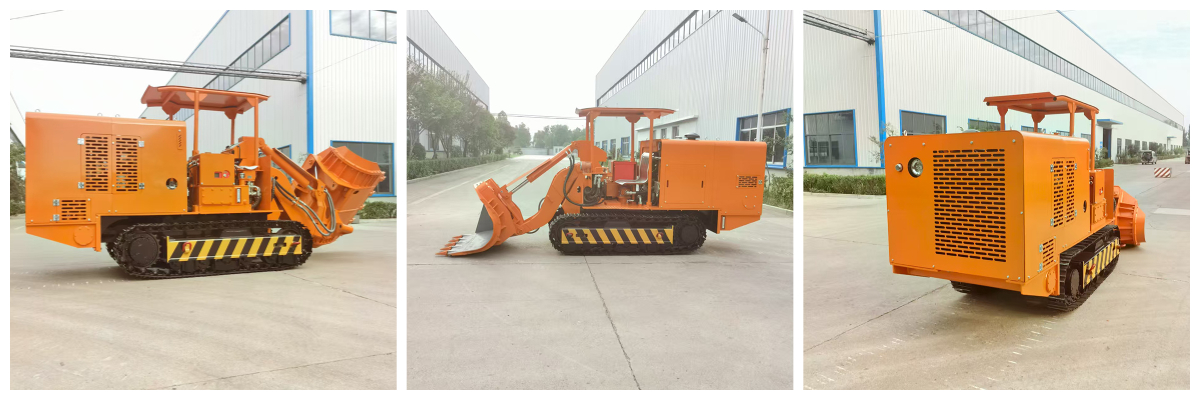

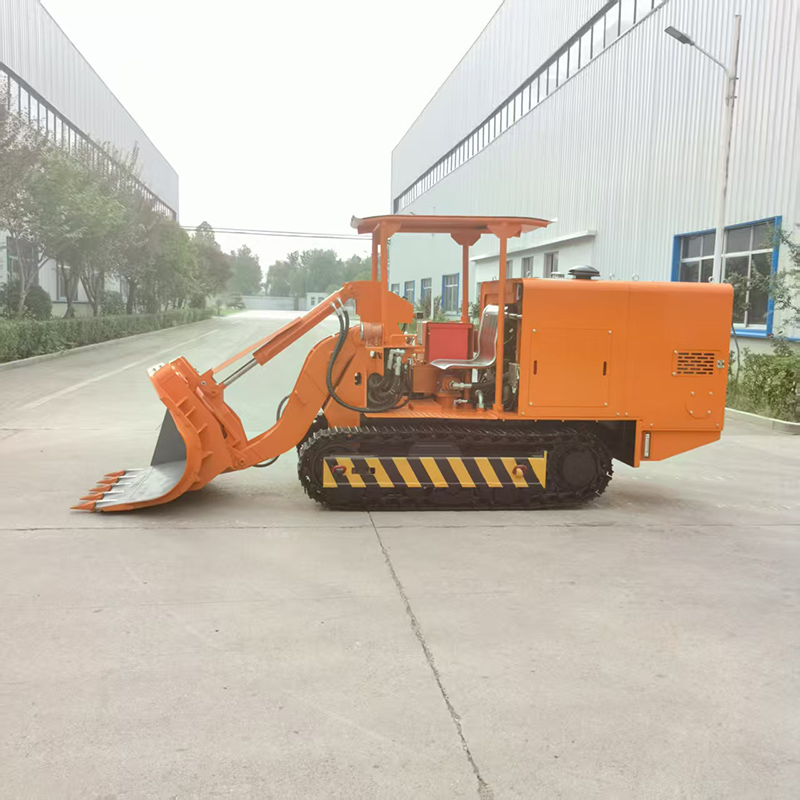

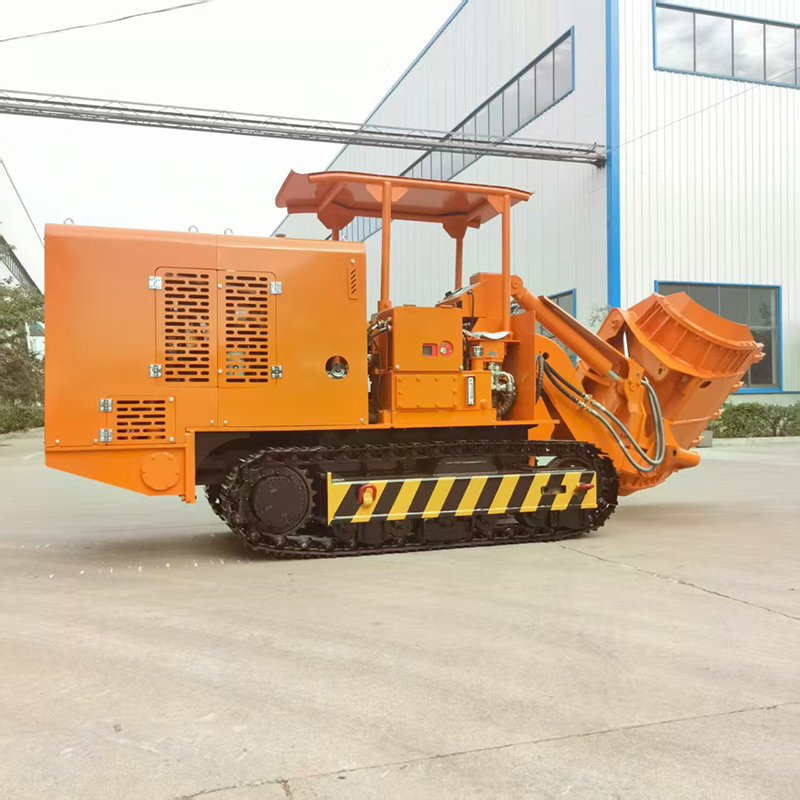

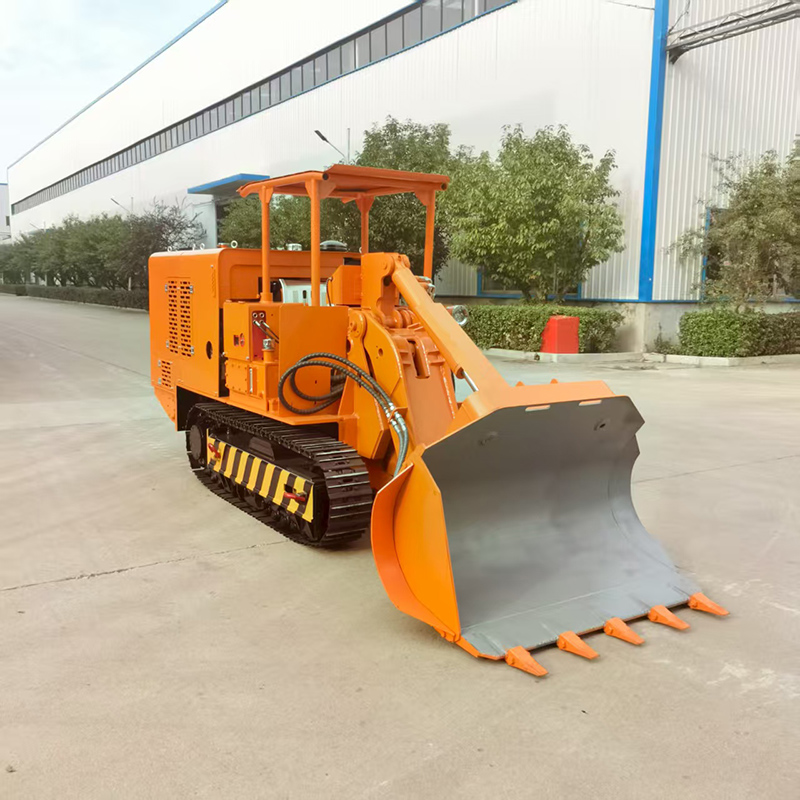

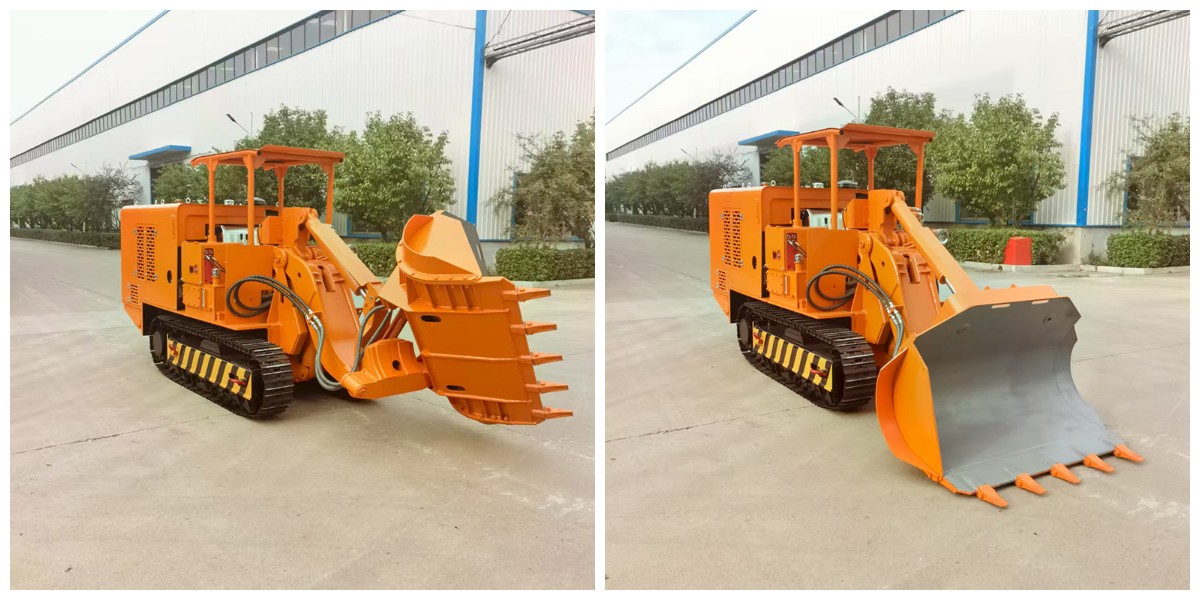

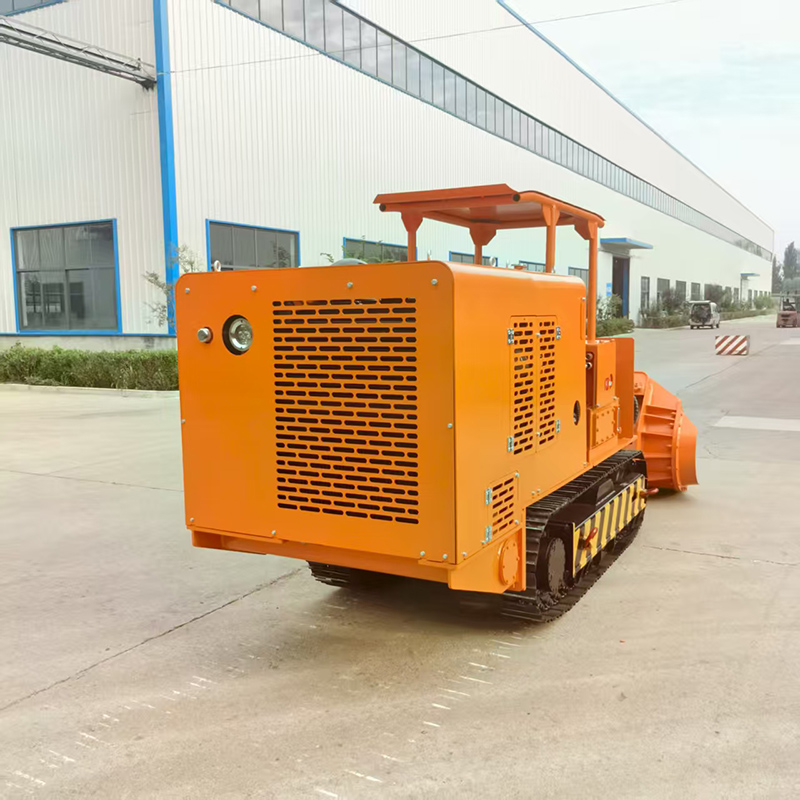

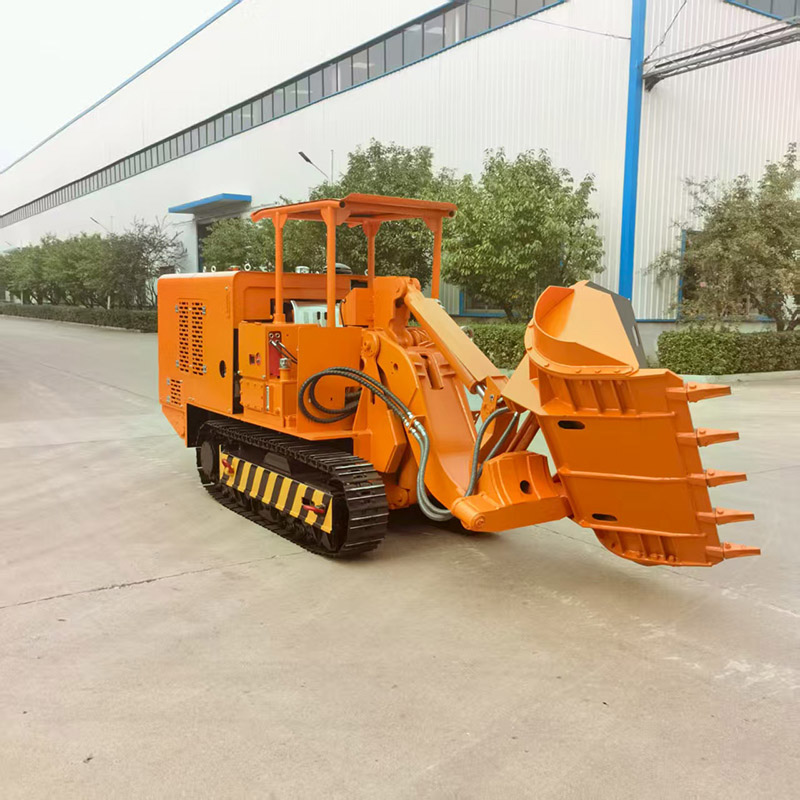

محمل صخور تفريغ الجانب العظيم
1.التصميم الهيكلي الصلب
تم لحام الماكينة بأكملها بألواح فولاذية شديدة التحمل، وتم تعزيز الأجزاء الرئيسية مثل الدلاء وقواعد الأذرع وأذرع التفريغ لتحمل الصدمات والأحمال الثقيلة في ظل ظروف العمل القاسية.
2.ناقل حركة هيدروليكي بالكامل
بالمقارنة مع ناقل الحركة الميكانيكي، يعمل النظام الهيدروليكي بسلاسة أكبر، ويُخفف بفعالية من أحمال الصدمات، ويحمي مكونات الطاقة، ويُقلل من نقاط الفشل. وفي الوقت نفسه، يتميز النظام الهيدروليكي بوظيفة حماية تلقائية من الحمل الزائد. فعندما تكون مقاومة الجرافة عالية جدًا، يفيض النظام لتجنب الأضرار الميكانيكية الناتجة عن العمليات القسرية.
يتميز محمل الصخور الهيدروليكي الجانبي بهيكل بسيط ومدمج وواضح، مما يجعله سهل الاستخدام والصيانة. يتكون من خزان زيت، ومضخة زيت، وصمام عكسي متعدد الاتجاهات، وأسطوانة زيت. يتميز النظام الهيدروليكي بأكمله بهيكل بسيط ومرونة في التشغيل.
تستخدم مضخة الزيت مضختين كمصدر للطاقة. تتميز المضختان بضغط تشغيل مُصنّف يبلغ 18 ميجا باسكال ومعدل تدفق مُصنّف كبير. تحتويان على وظيفة تحكم في الحمل، ويمكنهما ضبط إزاحة المضخة تلقائيًا وفقًا لتغيرات الحمل، للحفاظ على أفضل إنتاج طاقة لنظام الطاقة بأكمله.
يستخدم محرك المشي لتحريك مسار الزاحف، والذي يتميز بحجم صغير، وقدرة قوية على تحمل الحمولة، وعزم دوران كبير، ووظيفة حماية من الحمل الزائد.
توجد أربع أسطوانات هيدروليكية، جميعها تستخدم أسطوانات قياسية: أسطوانتان للرفع، وأسطوانة تفريغ، وأسطوانة تفريغ جانبي، تُستخدم للتحكم في عمليات التجريف والحفر وقلب الجرافة. الحركات عشوائية ومنسقة وموثوقة.
تفاصيل المنتج
حدود
نموذج المنتج |
ZCN60R |
ZCN80R |
ZCN100R |
ZCN120R |
ZCN150R |
ZCN180R |
الأبعاد الكلية (الطول * العرض * الارتفاع مم) |
4500*1510*2060 |
4585*1636*2088 |
4855*1636*2150 |
5200*1820*2150 |
5250*2120*2150 |
5380*2420*2200 |
سعة الدلو (م³) |
0.6 |
0.8 |
1 |
1.2 |
1.5 |
1.8 |
عرض الدلو (مم) |
1510 |
1636 |
1636 |
1820 |
2120 |
2420 |
أقصى ارتفاع للتفريغ (مم) |
1700 |
1900 |
1900 |
1900 |
2000 |
2000 |
أقصى زاوية تفريغ (°) |
55 |
55 |
55 |
55 |
55 |
55 |
أقصى قوة جر (كيلو نيوتن) |
25 |
40 |
40 |
50 |
50 |
50 |
قوة الجر المقدرة (كيلو نيوتن) |
20 |
30 |
30 |
45 |
45 |
45 |
أقصى سرعة سفر (م/دقيقة) |
30 |
30 |
30 |
30 |
30 |
30 |
الحد الأدنى للخلوص الأرضي (مم) |
180 |
180 |
200 |
200 |
200 |
200 |
أقصى عمق للقطع (مم) |
450 |
500 |
500 |
500 |
500 |
500 |
القدرة على الصعود (°) |
±16 درجة |
±16 درجة |
±16 درجة |
±16 درجة |
±16 درجة |
±16 درجة |
عرض حذاء المسار (مم) |
260 |
300 |
300 |
300 |
300 |
300 |
ضغط الأرض على المسار (ميجا باسكال) |
0.09 |
0.09 |
0.1 |
0.1 |
0.1 |
0.1 |
موضع مركز الثقل (مم) |
Xg=694 |
Xg=763 |
Xg=788 |
Xg=815 |
Xg=842 |
Xg=850 |
Yg=30 |
Yg=34 |
Yg=35 |
Yg=44 |
Yg=85 |
Yg=100 |
|
الضوضاء (ديسيبل) |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
≤90 |
محرك الديزل - الطاقة المركبة (كيلوواط) |
62 |
|||||
طريقة البدء |
بداية كهربائية |
|||||
نوع الحماية |
الحماية الكهربائية |
|||||
سرعة المحرك |
2200 دورة في الدقيقة |
|||||
ضغط العمل أثناء السفر (ميجا باسكال) |
20 |
20 |
23 |
23 |
23 |
23 |
ضغط عمل النظام (ميجا باسكال) |
18 |
18 |
20 |
20 |
20 |
20 |
وزن التشغيل (بدون وقود) (كجم) |
5200 |
6500 |
7500 |
7900 |
8200 |
9000 |

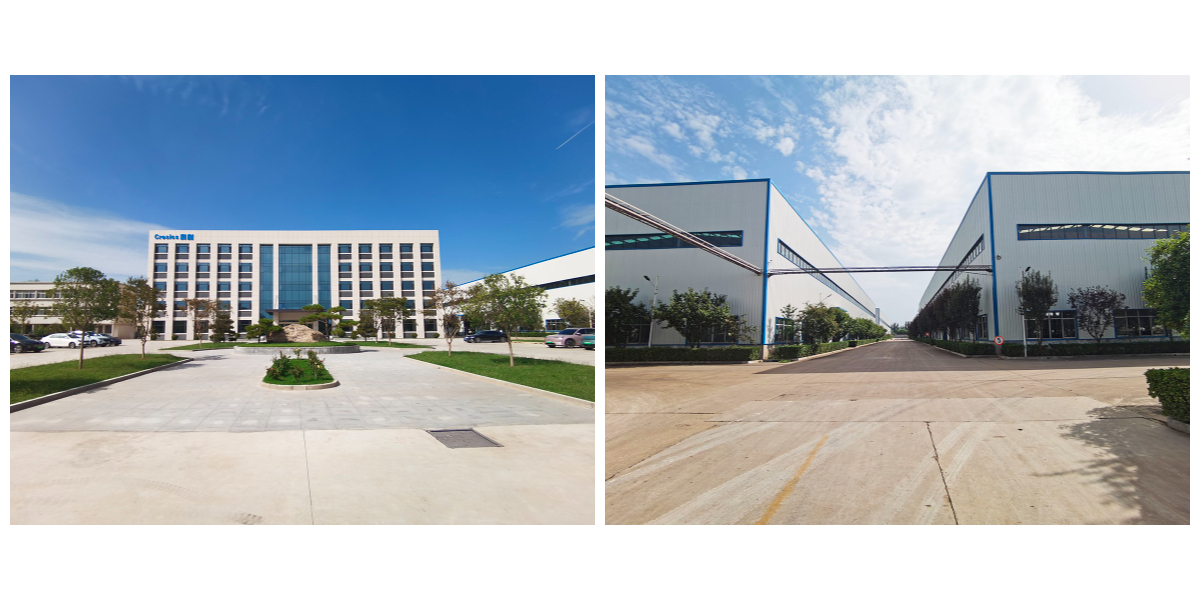

معلومات عنا
شركة شاندونغ كريسيكس لتصنيع المعدات المحدودة، التي تأسست عام ٢٠٠٤، هي شركة متخصصة في البحث والتطوير وتصنيع معدات التعدين. وتعتمد الشركة على الابتكار التكنولوجي كمبدأ أساسي في أعمالها، وقد حازت على العديد من الجوائز، بما في ذلك جائزة "الشركة الوطنية العملاقة المتخصصة والمبتكرة الصغيرة"، وجائزة "الشركة الرائدة في مقاطعة شاندونغ"، وجائزة "شركة شاندونغ غازيل"، ومركز تكنولوجيا الشركات في مقاطعة شاندونغ، ومركز شاندونغ للتصميم الصناعي، وجائزة "الشركة الوطنية للتكنولوجيا الفائقة"، وجائزة "شركة شاندونغ المتخصصة والمبتكرة".
تمتلك الشركة فريقًا قويًا للبحث والتطوير، وتحافظ على تعاون تقني معمق مع جامعة الصين للتعدين والتكنولوجيا، بالإضافة إلى العديد من مجموعات التعدين. وقد اكتسبت الشركة شهرة واسعة في هذا القطاع بفضل قدراتها القوية في مجال البحث والتطوير في مجال المعدات وسمعتها الطيبة.
