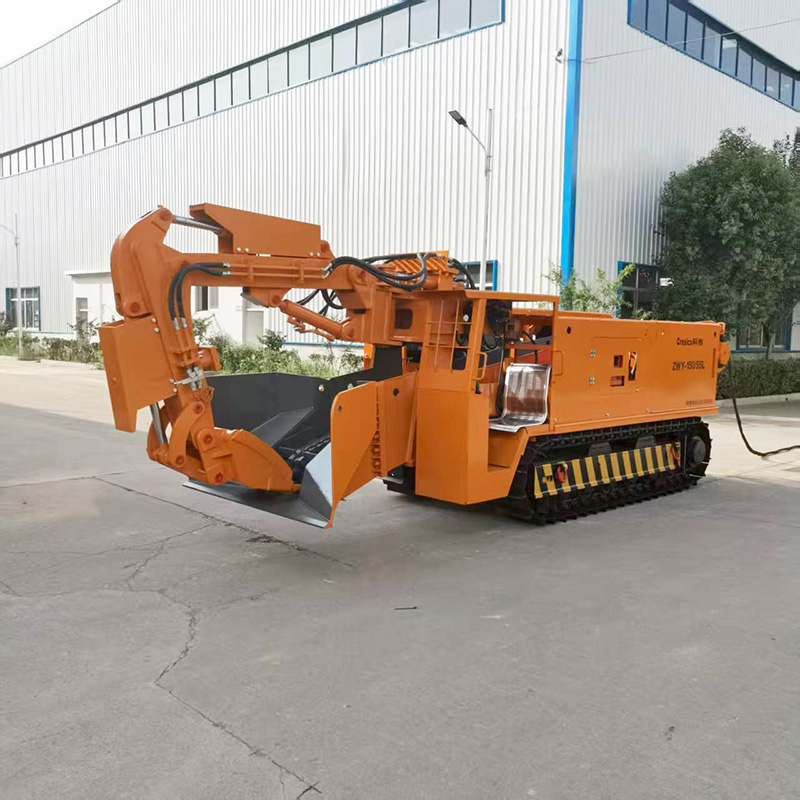

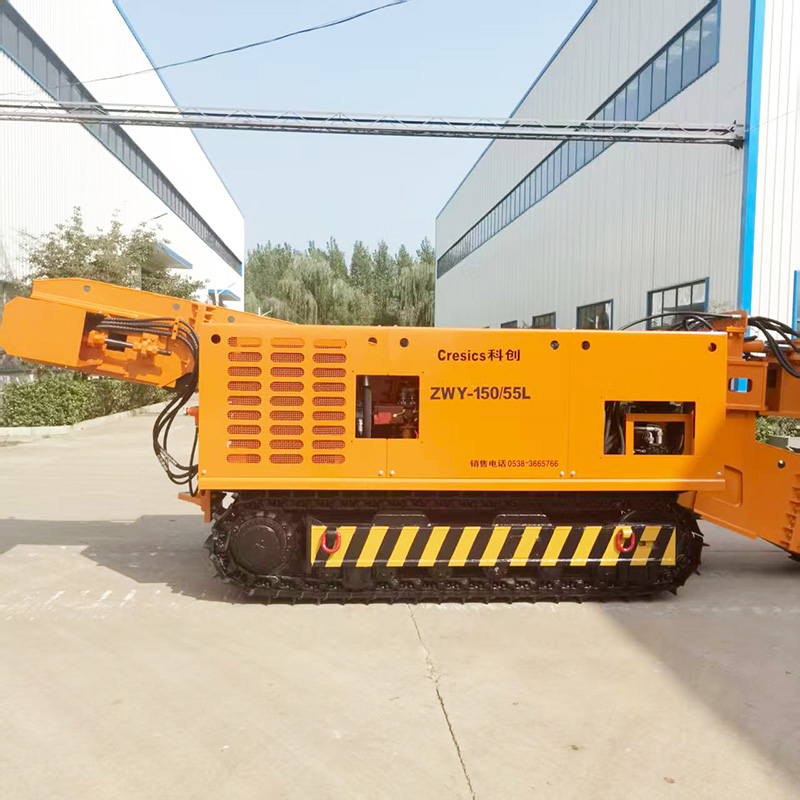

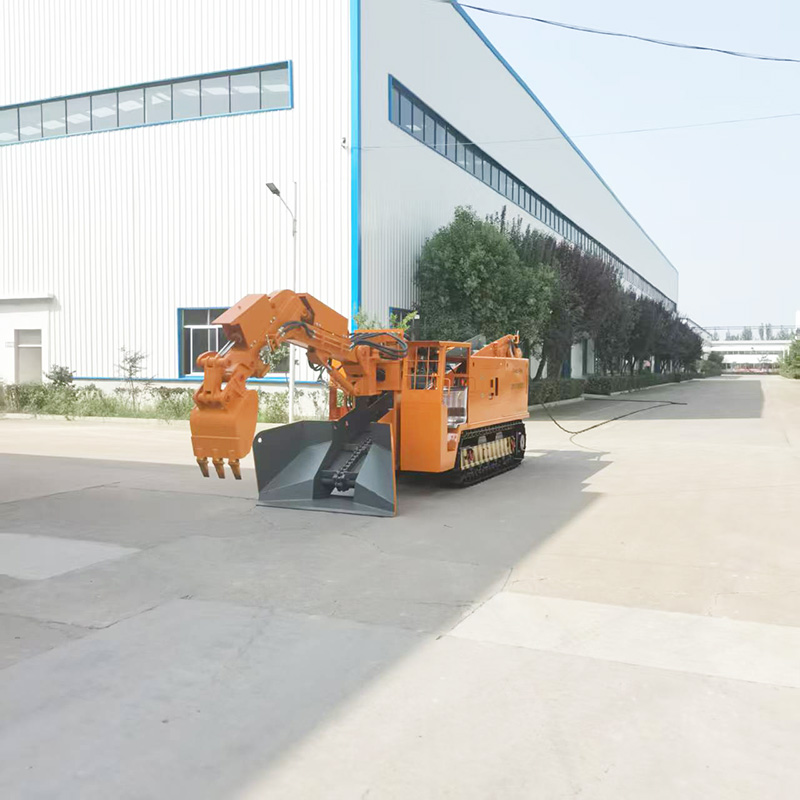

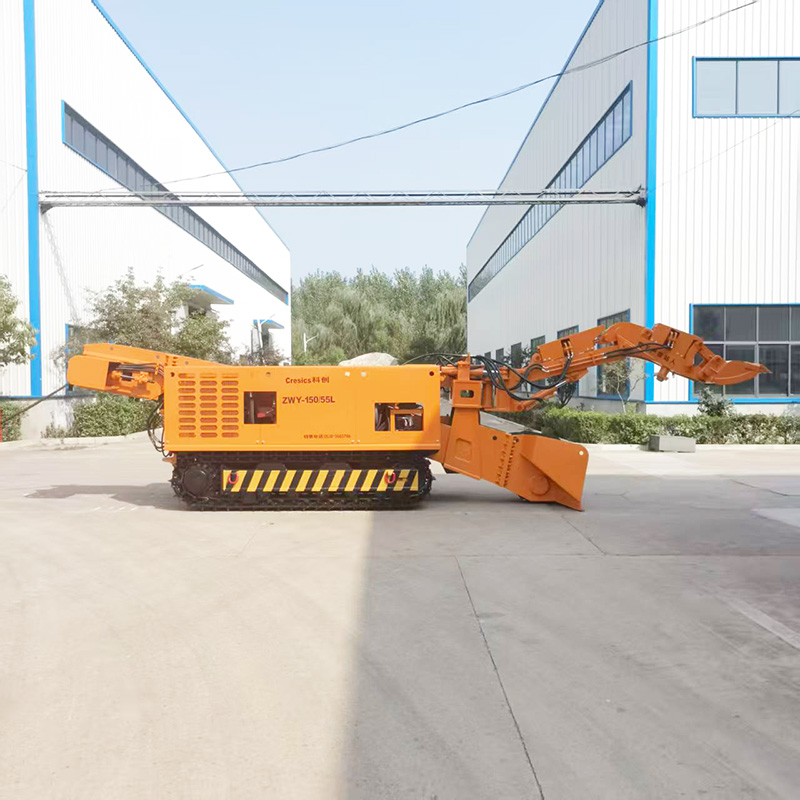

Chargeur de déblayage de tunnel

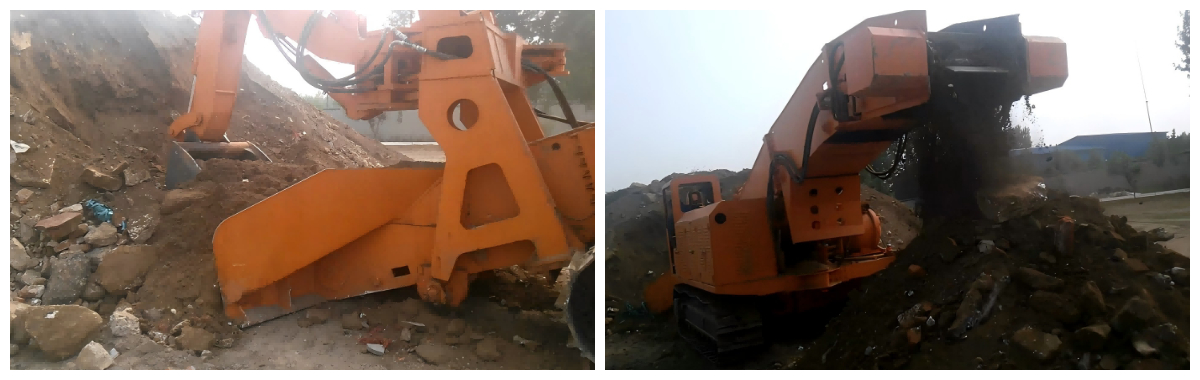

1. Convient aux tunnels, aux mines, aux ouvrages hydrauliques et aux travaux souterrains.

2. La structure chenillée est adaptable aux environnements souterrains boueux, rocheux et meubles.

3. Le raclage de la section complète ne comporte aucune zone morte, réduisant ainsi le besoin de nettoyage manuel.

4. Il intègre les fonctions de concassage, de transport et de chargement, remplaçant ainsi le travail manuel et les petites chargeuses.

Contacter maintenant E-mail WhatsApp

détails du produit

Détails du produit

Nom du produit: chargeur d'excavation de tunnel

Nom de la marque : Cresics

Origine : Shandong, Chine

Modèle : ZWY

Certification : FOPS/ROPS

Application : Tunnels et puits de grande, moyenne et petite taille

Service personnalisé : L'équipement peut être démonté en composants plus petits puis chargé dans des conteneurs.

Courriel de consultation : cresicsmining@gmail.com

Suggestions de sélection

⭐Pour les petites sections (≤ 3 m × 3 m) : Machine légère d'élimination des scories (ZWY-50/60), avec un corps court et une faible hauteur, adaptée aux tunnels/tunnels latéraux de petite et moyenne taille.

⭐Pour les sections moyennes (3 m × 3 m à 5 m × 5 m) : modèle standard (ZWY-80/100/120), le choix préféré pour les autoroutes/chemins de fer/tunnels de conservation de l'eau.

⭐Pour les grandes sections (＞ 5m × 5m) : Modèles à bras longs et larges, associés à des tombereaux pour une élimination efficace des scories.

Sélection et scénarios

●Petite section / Tunnel latéral / Changements de chantier fréquents : Sélectionner des machines de décrassage à roues (transfert de chantier flexible et rapide).

●Pente raide / Boueux / Longue distance : Sélectionner des machines d'enlèvement de scories de type chenille (stables, antidérapantes).

Mine de charbon / Tunnel gazier : Choisir le type antidéflagrant (avec certification de sécurité pour le charbon).

●Tunnel de dérivation / Projet de conservation de l'eau : Privilégier les modèles étanches / antirouille, adaptés aux environnements humides.Paramètres

Article		ZWY-80/30L	ZWY-80/37L	ZWY-80/45L	ZWY-100/45L	ZWY-120/65L	ZWY-150/55L	ZWY-180/75L	ZWY-220/75L
		Principaux paramètres techniques
Section applicable (Largeur × Hauteur) m		3,2×2,2	3,5 × 2,5	4×2,5	4,8×3,2	5,4×4,0	5,8 × 4,5	6,2×5	7,5 × 5,5
Largeur d'axe applicable*		(-16° ~ +16°)		(-20° ~ +20°)		( -32° ~ +32°)
Capacité de chargement m³/h		80			100	120	150	180	220
Mode de contrôle		Commande pilote hydraulique
Puissance du moteur principal KW		30	37	45		55		75
Largeur de creusement mm		3200	3500	4000	4600	5400	5800	6200	7000
Distance de creusement mm		1500		1600	1800	2150	2500		3300
Hauteur de creusement mm		1800		2200	3000	3500	3800	4000	4300
Profondeur de creusement mm		400		500		800	990		1050
Hauteur de déchargement (réglable) mm		1200				1450			2000
Distance de déchargement (réglable) mm		1150
Angle de rotation maximal*		±36°		±45°					±55°
Max. Matériau de transport Dimensions mm		< φ500			< φ580	< φ625			< φ780
Structure de flèche		Flèche simple				Flèche simple (ou double flèche)			Double flèche
Vitesse de levage m/min			44
Écartement des rails (réglable) mm		890	890	900	1110	1190		1400
Vitesse de déplacement m/s		0.5
Garde au sol mm		300
Rayon de braquage minimal m		≥ 5				≥ 7		≥ 8
Pression au sol MPa		≤ 0,1
Pression de service nominale MPa		23
Max. Taille du seau	Longueur mm	3350							4200
	Largeur mm	850		900	1000	1100			1200
	Hauteur mm	1200			1400	1500			1650
Poids maximal du godet (kg)		2300				3000			3500
Dimensions hors tout maximales (en fonctionnement)	Longueur mm	6000	6500			6800	7000	7500	8800
	Largeur mm	1750		1800	2200	2350			2640
	Hauteur mm	1750	1750	1800	2900	3250	3600	3800	4200
Poids de la machine kg		7600	8000	8200	11200	13800	15200	17800	20000

Conditions commerciales du produit

Détails de l'emballage :	Emballages FCL et en carton bois
Temps de fabrication :	40 à 70 jours
Délai de livraison:	35 à 60 jours
Ports de commerce habituels :	Qingdao
Conditions commerciales :	FOB, CIF
Conditions de paiement :	TT, PP, L/C, Western Union
Capacité de production :	400 ensembles par an
